Конструкция резервуара для нефтепродуктов

Нефтяные резервуары предназначены для принятия, хранения, учета и выдачи нефти и нефтепродуктов. Их основу представляют собой герметичные емкости, имеющие необходимое оснащение, благодаря которому обеспечивается их функциональность. О том, какими бывают конструкции для нефти и нефтепродуктов мы рассказываем ниже.

Материал

Говоря о конструкции резервуаров, начинать нужно с материала, из которого они изготавливаются, т.к. он во много определяет их конструкцию. Материалом для них служат:

  • Бетон. Высокая гигиеничность и химическая пассивность бетона хороша тем, что он не вступает в реакцию с нефтепродуктами и не портит их. Они же, благодаря присутствию тяжелых фракций, закупоривают поры и капилляры бетона, исключая всякое протекание. Недостатком материала является только техническая сложность сооружения бетонных резервуаров и ограниченность объема бетонных резервуаров;
  • Конструкционная таль. В наше время это самый распространенный и технологичный материал, позволяющий выстроить резервуары, как самой малой, так и самой большой емкости;
  • Полимерные материалы и прорезиненная ткань. Из них изготавливаются нефтетанки – эластичные резервуары, которые в пустом виде легко складировать, перевозить и развертывать на местности без малейшей подготовки. Они выгодно используются там, где недостаток инфраструктуры и целесообразность не позволяют возводить резервуары постоянные. Если нефтетанки закрепить анкерами просто на поверхности земли, то в рекордные сроки можно устроить нефтетерминал на леднике, в тундре, пустыне, в заболоченной местности, не прибегая к долговременному строительству. При необходимости их можно легко перебросить в новую местность и использовать повторно.

Стальные резервуары

Вследствие того, что резервуары из стали наиболее распространены и составляют костяк резервуарных парков любой промышленной отрасли, конструкция резервуаров для хранения нефтепродуктов будет рассмотрена на их примере.
Итак, по своей форме стальные резервуары могут быть:

  • Цилиндрическими. При этом их ориентация в пространстве бывает горизонтальной и вертикальной;
  • Шароообразными. Их используют, если требуется сэкономить на материале (шар, при равной площади поверхности, среди всех геометрических тел имеет больший объем). Но сама сборка таких резервуаров сложна, хотя их выгодно отличает прочность и деформационная устойчивость;
  • Каплевидными. Их форма напоминает каплю росы на несмачиваемой поверхности. Используются для хранения нефтепродуктов, обладающих упругостью паров. По характеристикам похожи на шарообразные резервуары, и так же дороги.

Некоторые из стальных резервуаров можно зарывать в землю, оставляя на поверхности лишь горловину.

Конструкция стальных цилиндрических резервуаров

Наиболее распространены стальные цилиндрические резервуары. Они же обладают самой сложной конструкцией, ознакомление с которой стоит провести на их примере.
Основу горизонтальных (РГС) и вертикальных (РВС) цилиндрических резервуаров составляет окружность, обнесенная стенкой. Другими словами, они имеют форму цилиндра. В зависимости от размера резервуара, стенка изготавливается методом сварки из отдельных листов или стального рулона. Венчает резервуар крыша, которая не всегда похожа на плоское днище. Она может иметь вид низкого конуса или купола – для равномерного распределения нагрузки от снега, оснащения и отведения осадочной воды.

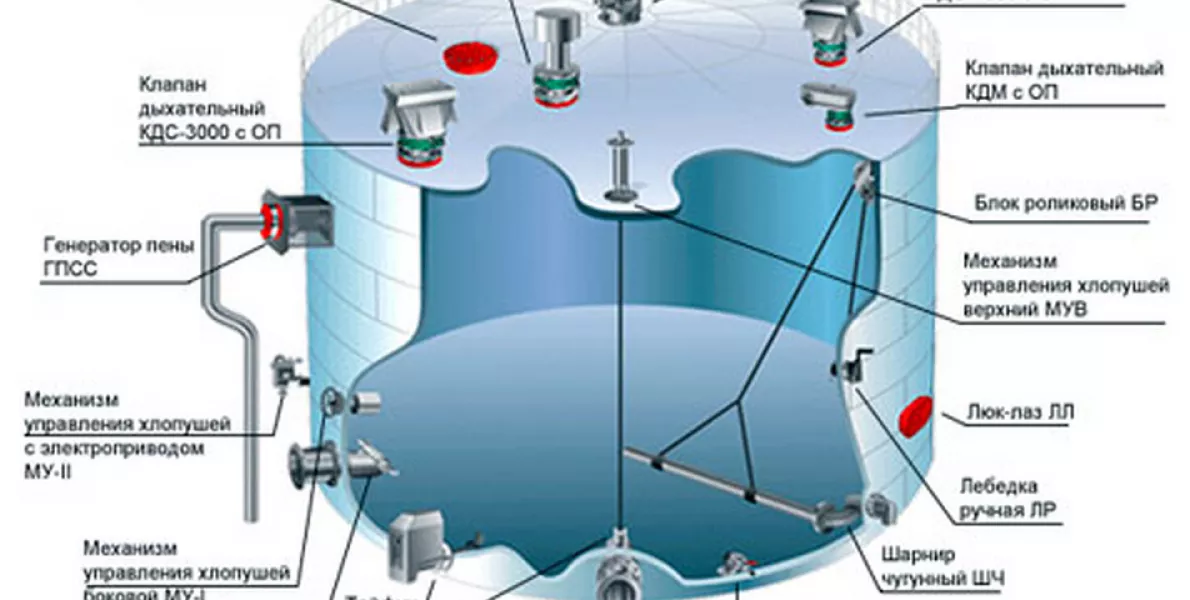

Стенка может быть двойной или одинарной. Первый вариант дороже, но надежнее: если содержимое разъест одну внутреннюю стенку, оно будет остановлено внешней стенкой, и не вытечет наружу. Каждый стальной резервуар снабжается люком-лазом для обслуживания внутреннего пространства, дыхательной арматурой, сливно-наливными патрубками и противопожарным оборудованием. К последнему относятся огне-, пламяпреградители, и огневые предохранители. Они поглощают тепло от искры или пламени, а результате чего снижается риск пожара. Устанавливаются на крыше вертикальных или в верхней части стенки горизонтальных резервуаров под дыхательным или предохранительным клапаном, и крепятся к ответным фланцам при помощи болтов через прокладку.
Кроме того, конструкция резервуара для нефтепродуктов может оснащаться:

  • пробоотборником;
  • смотровой (операционной) площадкой;
  • леерным ограждением крыши;
  • лестницей;
  • фильтрами;
  • понтоном, препятствующим испарению содержимого, или подвижной крышей;
  • заземлением;
  • подогревателем или теплообменником для подогрева и охлаждения содержимого;
  • теплоизоляцией и другим полезным оборудованием.

Все металлические элементы РВС покрываются антикоррозионной эмалью или грунтом.
